2018-08-01 ABS塑料性能介绍及3类改性方法

ABS树脂是丙烯腈-丁二烯-苯乙烯共聚物 作为综合性能非常优越的塑料品种之一，ABS一方面市场应用在不断开拓，另一方面，通过新品种的开发和技术改性及合金研究，它日趋成为第六大工程塑料，特别是通过改性，ABS衍生出更多的新品种。它可与多种树脂配混成合金，种类多、应用广，是主要改性塑料。

ABS物理特性
ABS为浅黄色粒状或珠状不透明树脂，无毒、无味、吸水率低，具有良好的综合物理机械性能，如优良的电性能、耐磨性，尺寸稳定性、耐化学性和表面光泽等，且易于加工成型。缺点是耐候性，耐热性差，且易燃。

ABS塑料力学性能
ABS有优良的力学性能，其冲击强度极好，可以在极低的温度下使用;ABS的耐磨性优良，尺寸稳定性好，又具有耐油性，可用于中等载荷和转速下的轴承。ABS的耐蠕变性比PSF及PC大，但比PA及POM小。ABS的弯曲强度和压缩强度属塑料中较差的。ABS的力学性能受温度的影响较大。

ABS的应用范围
高光泽ABS用于吸尘器，电扇、空调器、电话机等家电制品，靠控制ABS中橡胶粒径R+(较小)来达到，低光泽ABS用于仪表盘、仪表罩、柱状物等汽车内饰件，用填加粗填料方法使表面微观收缩，降低表面光泽。

ABS的种类及特性
防火(阻燃)级ABS
ABS属于易燃材料，按照UL94标准属于HB级别。ABS着火时燃烧速度快，并放出大量毒气和黑烟，不利于实际应用。随着科技进步和生活质量的提高，人们安全意识越来越强，国内外对汽车、建筑、家用电器、办公用品等方面使用的塑料材料提出了严格的防火阻燃要求，制定了相应的技术标准与规范，因此阻燃ABS的研究也就具有了相当重要的意义。

降低ABS树脂燃烧性主要有三个途径：
1、使用阻燃性聚合物与ABS共混，如CPE、PVC;
2、对现有的ABS进行化学改性，如加入三溴苯乙烯作为第四单体制备四组分的ABS;
3、通过通用的方法想ABS中加入阻燃剂，包括无卤阻燃剂(如巴斯夫阻燃剂)和其他阻燃剂。阻燃型具有高效的阻燃作用，但其他性质可能不好(如老化、成本高)。化学改性ABS需要特定的生产过程，工艺更复杂，第三种方法在成本和性能之间取得了平衡，并且在设计多功能材料方面更具有灵活性。

耐热(耐高温)级ABS
耐热ABS树脂的热变形温度一般在90~105℃，具有良好的耐热性、韧性和流动性。可用于汽车门、后轮罩内板、面板等制作，应用于家电领域，如微波炉、电饭煲、电吹风等。ABS耐热性可通过降低橡胶含量、增加SAN分子量和丙烯晴含量而提高，但采用添加耐热单体或耐热助剂开发耐热级ABS的方法更受人们的关注。

凡特鲁斯Zemac解决ABS内应力开裂和体系相容性

1、提升耐水解和耐醇解性能;
2、提升材料的拉伸和弯曲性能 ;
3、由于活性基团较多，极性较强，故用在金属嵌件、金属塑料结合制件等;
4、ABS等合金体系中的应用：旋钮时槽口开裂现象，现有成功解决，解决内应力开裂和体系相容性。如ABS合金螺丝等;

抗静电级ABS
SAN的电阻性能应AN极性性质而较PS略有降低，但仍具有足够的绝缘性。ABS的表面静电荷在加工、运输、使用中引发吸附尘土、脱模困难、静电放电等问题。因此，ABS制品需要具有一定导电性，以防止内部放电，甚至可以屏蔽外界对精密电子元件的电磁干扰。添加抗静电剂可防止静电荷产生或消散静电荷，是制备抗静电级ABS的主要方法。

抗静电剂可在ABS加工之前或加工的过程中添加。

根据添加方式，抗静电剂的种类如下：

(1) 外抗静电剂，以水或醇溶液的形式涂覆于ABS制品的表面，最经常使用的是季铵盐。季铵盐可降低制件表面电阻，但在制件使用、清洁等过程中易被除去，因此广泛应用于防止显示器部件积灰等短期用途。

(2)内抗静电剂，在ABS加工时添加，添加量少(0.1%~3%)，和ABS一定程度的相容。内抗静电剂分为迁移性抗静电剂和永久性抗静电剂，迁移性抗静电剂为离子型或非离子型表面活性剂，疏水部分与ABS有限相容，亲水部分在ABS内部迁移至表面后可吸附水增加表面导电性。表面的抗静电剂除去后，内部的抗静电剂仍可持续迁移至表面，直至全部耗尽，因而使用的时间较外静电剂长。
永久性抗静电剂不发生迁移，包括导电性高的填料(巴斯夫永久抗静电剂)

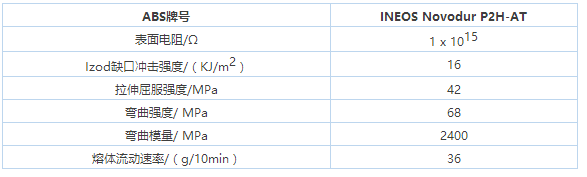

常见的抗静电级ABS如下表

在相同的配方条件下, 共混设备和共混工艺及注塑工艺等生产条件对最终产品性能都有很大的影响, 　如混合温度、停留时间、螺杆转速、挤出产量、注塑温度、模具温度等都会直接影响最终产品的性能。
