网站导航
网站导航
设为首页 加入收藏
首页 > 新闻中心 > 公司资讯 > PBAT简介及与PLA共混-上海纳塑
PBAT简介

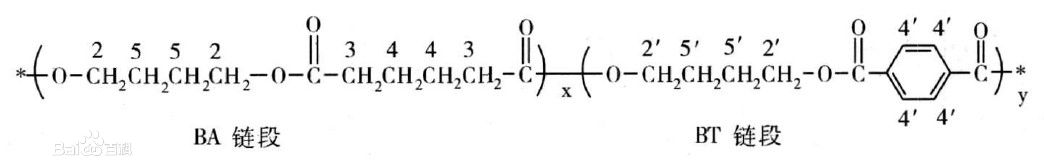

聚己二酸对苯二甲酸丁二酯（PBAT）是一种新型的完全生物降解脂肪-芳香族共聚酯。与其它聚合物进行共混改性是改善PBAT基材综合性能的有效手段，同时也是降低该材料价格的重要方式。为拓展PBAT材料的应用范围，扩大PBAT的市场需求，有必要利用多种方式对其进行共混改性。巴斯夫BASF PBAT ecoflex® F Blend C1200具有更好的性能及稳定性。更多关于PBAT产品信息，请联系上海纳塑合金科技有限公司www.nanozon.cn。
PBAT与聚乳酸（PLA）共混
PLA是一种脂肪族聚酯，其合成原料乳酸可完全由生物法发酵制得，脱离了传统的石油原料，且具有良好的生物相容性、较高的强度；同时PLA具有生物可降解性，最终的降解产物是二氧化碳和水，不会对环境造成污染，这使之在以环境和发展为主题的今天越来越受到人们的重视，并在日用品以及生物医疗领域中都得到了广泛的应用。然而，PLA虽然具有较高的强度及压缩模量，但是其质硬而韧性较差，缺乏柔性和弹性，极易弯曲变形，抗冲击和抗撕裂能力差，这在一定程度上限制了PLA的使用范围。同样作为一种生物降解材料，PBAT恰好具有良好的拉伸性能和柔韧性，利用PBAT与PLA共混来对其增韧是一种行之有效的方法。前人用熔融共混法制备了（PLA/PBAT）复合材料，实验明，PBAT能够抑制PLA的结晶，导致材料断面出现孔洞和凹槽，随着PBAT用量的增多，材料断面孔洞的尺寸会有所增加，这会导致复合材料的拉伸强度下降。但是，PBAT的柔性链段能有效改善PLA的脆性，当PBAT质量分数为30%时，PLA/PBAT复合材料的断裂伸长率最大，达到9%，同时，其冲击强度也能够达到5.33kJ/m2。
前人在PBAT与PLA共混的过程中发现，随着PBAT用量的增加，PLA/PBAT复合材料中两相的相容性变差，这也是PLA/PBAT共混物力学强度不理想的重要原因。为了进一步提高PLA/PBAT复合材料的性能，扩大其应用范围，前人通常在该共混物中引人增容剂以减小两相界面张力，增大界面结合力，改善共混体系的力学相容性和抗冲击性。
德国BASF公司的Joncryl系列扩链剂是一种由甲基丙烯酸缩水甘油酯与丙烯酸树脂或苯乙烯合成的共聚物，该扩链剂被研究者和生产企业广泛用于PLA/PBAT共混物的增容中。当0.5份的Joncryl扩链剂加入到PLA/PBAT共混物中时，可以有效增加共混体系的结晶温度，降低结晶度，同时，PLA与PBAT间的界面结合力也显著提高。以PLA/PBAT比例为60/40的共混物为例，在Joncryl扩链剂加入后，其拉伸强度能够提高至30MPa，断裂伸长也提高至700%。（更多关于BASF Joncryl扩链剂产品信息，请联系上海纳塑合金科技有限公司www.nanozon.cn）
（信息源自网络,如有侵权请联系删除）
上海纳塑合金科技有限公司
杜先生15618761271
微信公众号：
相关新闻
